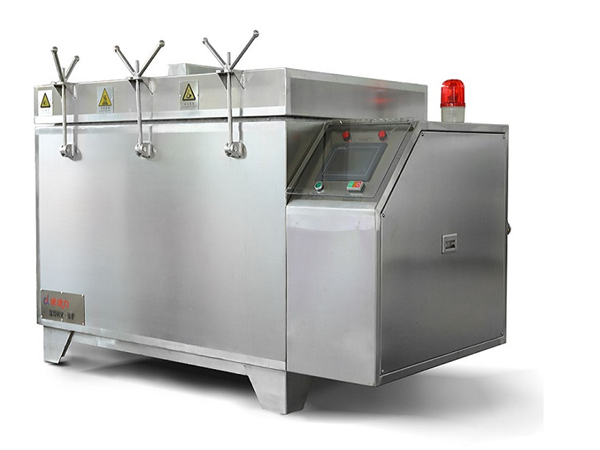

导读：很多人都知道高速钢的液氮深冷处理的目的是将淬火钢件冷却到零下，使钢内的残余奥氏体转变为马氏体。这是因为，高速钢种的马氏体最终转变点Mf非常低，例如W18Cr4V钢的Mf点约-100℃，因此淬火冷却到室温会残留大量的奥氏体，一般认为钢中残留较多的奥氏体是有害的，会降低钢的硬度、耐磨性及使用寿命，还使许多物理性能特别是热性能和磁性下降。试验证明：采用液氮深冷箱经过深冷处理可使钢中残留奥氏体降至最低极限，W18Cr4V高速钢经淬火、回火后，深冷处理可以使回火后的残留奥氏体量降低24%。

　　一、液氮深冷箱深冷处理对高速钢的性能影响

　　1、在液氮深冷箱深冷处理过程中，大量的残留奥氏体转变为马氏体，特别是过饱和的亚稳定马氏体在从-196℃至室温过程中会降低过饱和度，析出弥散、尺寸仅为20―60A并与基体保持共格关系的超微细碳化物，可以使马氏体晶格畸变减小，微观应力降低，而细小弥散的碳化物在材料塑性变形时可以阻碍位错运动，从而强化基体组织。

　　2、同时由于超微细碳化物颗析出，均匀分布在马氏体基体上，减弱了晶界催化作用，而基体组织的细化既减弱了杂质元素在晶界的偏聚程度，又发挥了晶界强化作用，从而改善了高速钢的性能，使硬度、冲击韧性和耐磨性都显著提高。模具硬度高，其耐磨性也就好，如硬度由60HRC提高至62-63HRC，模具耐磨性增加30%―40%。

　　3、深冷处理后模具的相对耐磨性提高40%，延长深冷处理时间后，在硬度没有太大变化的情况下，相对耐磨性ξ有所增大[4]。

　　二、高速钢模具深冷处理应用实例

　　(1)凸模：汽车厂的高速钢凸模，未经深冷处理时只能使用10万次，而采用液氮经-196℃×4h深冷处理后再400回火，使用寿命提高到130万次。

　　(2)冲压凹模：生产使用结果表明，深冷处理后产量提高二倍多。

　　(3)硅钢片冷冲模：为降低模具深冷处理后的脆性和内应力，将深冷处理与中温回火相配合，可改善模具抗破坏性及其它综合性能，模具的刃磨寿命提高3倍以上，稳定在5―7万冲次。

　　总结：高速钢深冷处理过程中，由于残留奥氏体向马氏体以及超细碳化物的析出，硬度、耐磨性、冲击韧性、红硬性得到提高，可显著提高模具的使用寿命，具有很大的实用价值。

　　本文链接：http://www.djlsl.cn/news_detail.php?id=127，转载请注明！
