液氮深冷箱的四大结构组成介绍

发布时间:2021-07-13 16:51:23 发布者:管理员 浏览次数:537次 分享到:


  导读:随着科技的不断发展,液氮无论是在工业上还是食品上,都得到了广泛的应用。液氮深冷箱的出现,不仅使金属材料的性能得到了明显改善,而且给电子触摸屏以及食品冷冻等行业带来了巨大的变化。

  德捷力针对液氮无毒无味的特点,研发了液氮深冷箱、金属深冷处理箱、触摸屏分离设备、等超低温深冷设备,最低温度可达到-196度,得到了各方面的肯定和信赖,欢迎广大新老客户来电咨询洽谈。


  德捷力液氮深冷箱四大结构组成介绍

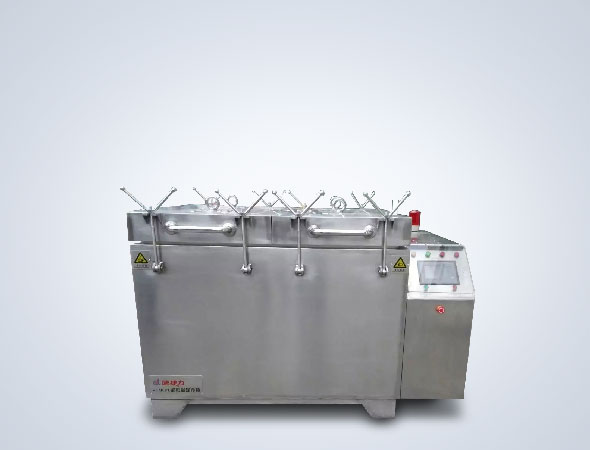

  德捷力液氮深冷箱整个箱体均由耐腐蚀的304不锈钢制成,结构坚固、外型美观、操作安全。该设备可对工艺过程实现编程全/半自动控制,以液氮为制冷剂,利用液氮汽化吸热以及低温氮气吸热制冷,控温精度准确,降温过程缓慢、均匀。除此之外,德捷力液氮深冷箱由四大构造组成:

  液氮深冷箱构造一、箱体

  整个箱体结构由双层304不锈钢折弯焊接而成,再以加强筋加固,对设备起支撑及保护作用。内腔底部设置高强度、绝热性能优异的工程塑料(聚四氟乙烯)支撑,以确保重载时设备的安全性与保温性能。箱体底部装有特制脚轮,方便箱体移动而且配有固定锁紧(大炉型不设脚轮)。另外针对不同炉型的开启,我们提供助力弹簧支撑杆和气缸气动开启两种配置以便客户轻松操作。

  液氮深冷箱构造二、冷却系统

  系统由外界的液氮瓶、充气管及设备内的电磁阀、分散器、搅拌风机、排气孔组成。该系统利用液氮升华吸热以及热平衡的原理实现制冷,由电磁阀控精确制液氮流量;低温全密封电机配备涡流风扇加上合理的循环风道,在箱体内堆积工件的状态下亦可保持冷风的有序循环,可确保温度的均匀性。排气孔保证压力的安全以及热量排出。

  液氮深冷箱构造三、控制系统

  该系统由按钮开关、继电器、智能温控仪、温度传感器、记录仪、气动开启开关等组成。所选温控仪表具有PID自动调节功能,可设置多条工艺曲线,每条曲线可分步设置工艺,带工艺记录功能、远程监控功能,所有程序结束后自动报警断电。电气操作分手动和智能仪表控制两种方式,可通过控制柜面板上的手动/自动选择开关,并可在设备运行过程中转换。配合电气联锁及报警,确保使用安全。(特殊要求时可设计独立电箱、人机介面输入、PLC智能控制以及工控机控制。)

  液氮深冷箱构造四、保温系统

  由充气管道保温系统以及箱体保温系统哦那个构成。箱体保温系统由特殊保温层组成,保温层厚度150mm,特殊要求厚度可达200mm,能有效阻隔箱体内外冷热交换,以减少液氮消耗。上盖与箱体间加装弹性硅胶圈及羊毛毡双层密封,配备可调试锁紧装置,箱体外壁温度与室温相差不超过10℃。

  德捷力专业生产多种规格模具深冷箱、高速钢深冷处理箱、工量具深冷炉、低温阀门深冷箱、触摸屏深冷分离设备等多种深冷设备,欢迎广大新老客户来电咨询洽谈。 德捷力官网:www.djlsl.cn ,电话:0755-27157693
